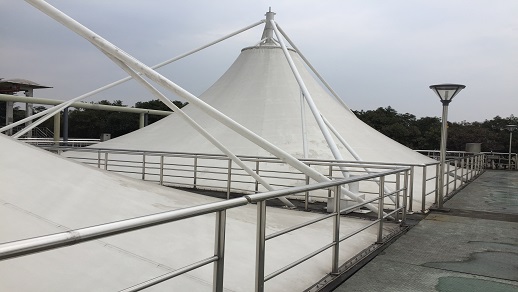

污水池反吊膜在安裝及使用過程中，膜面可能因各種原因造成破損或破壞，如膜面加工時的漏焊或焊縫脫落，安裝時在地面或其它構筑物上拖動的磨損、尖銳物體劃傷或刺破、膜材吊裝或張拉時的意外撕裂，使用過程中高空墜物擊破或人為破壞等等，而這些情況一旦發生，需及時修復的。那么，污水池反吊膜膜面破損應該如何修復？

　　污水池反吊膜膜面破損的具體情況不同，修復工作可分為以下幾種：

　　1、如果僅僅是局部膜材的表面涂層磨損、基布織物的纖維完好，可用高性能透明膠粘貼或熱合在磨損區域；

　　2、如果膜面破壞范圍長度小于50mm，剪一橢圓形或圓形膜布，作為補強層焊接在破壞區域的上面；

　　3、如果膜面破壞范圍長度超過50mm但小于300mm，準備一長度和寬度比破壞范圍大150mm的膜條，作為補強層焊接在破壞區域的膜面上；

　　4、如果膜面破壞部分超過300mm長，需將整個破壞的單元拆下運回工廠修補或更換整個單元。

　　根據污水池反吊膜膜材的不同，其膜面破損的具體修復方法如下：

　　1、PVC涂層覆蓋的膜材料可采用熱風機修補

　　將待補區域清理干凈、鋪放平整，補丁鋪在待焊面上，用熱風將膜材表面的PVC涂層融化，再將補丁與下層膜用小滾輪壓機使其牢固地連在一起.而上述1至3的情況是現場修補，具體修補方法隨所用膜材種類而定。

　　2、對PTFE涂層覆蓋的膜材，需在補丁與原破壞的膜材間加一層氟化乙丙烯薄膜，再用專用手提焊接設備壓緊在補丁上，用高溫使氟化乙丙烯薄膜融化從而將補丁焊接在膜面上.具體操作時要注意加熱溫度和加熱時間的把握，既要使待焊膜材的表面涂層或FEP薄膜充分融化從而能牢固粘在一起，又要防止因過熱而燒焦膜材。

了解更多相關信息請點擊以下鏈接：

PC端訪問請點擊：http://m.gdgordee.com/product/c82/

移動端訪問請點擊：http://m.gdgordee.com/m/product/c82/
